La gestión eficiente y segura de la energía eléctrica es esencial en las infraestructuras modernas, y los dispositivos de protección y control juegan un papel crucial en este ámbito. Schneider Electric, líder en soluciones de automatización y gestión energética, ha lanzado una serie de innovaciones en su línea de productos de protección y control en media tensión (MT). Este artículo se centra en las novedades y características de los relés de protección de la serie PowerLogic Easergy, diseñados para satisfacer las crecientes demandas del sector energético y ofrecer soluciones eficientes, seguras y flexibles para diversas aplicaciones industriales y comerciales.
¿Qué son los Relés de Protección?
Los relés de protección son dispositivos inteligentes destinados a abrir un circuito eléctrico cuando la magnitud eléctrica que controlan alcanza un valor determinado, ya sea por exceso de corriente, fallos a tierra, problemas de tensión o frecuencia. Actúan a través de sensores que monitorean las condiciones eléctricas y, al detectar una anomalía, envían una señal para que se active un disyuntor, protegiendo así la infraestructura eléctrica de daños potenciales.
Familia de Relés Easergy
La familia de relés Easergy de Schneider Electric se compone de varios modelos: P1, P3, P5, Px3x y el próximo lanzamiento P7. Cada modelo está diseñado para abordar diferentes niveles de complejidad y requisitos de aplicación, ofreciendo una gama que va desde soluciones básicas hasta opciones más avanzadas y especializadas. A continuación, se presenta un desglose detallado de cada modelo:

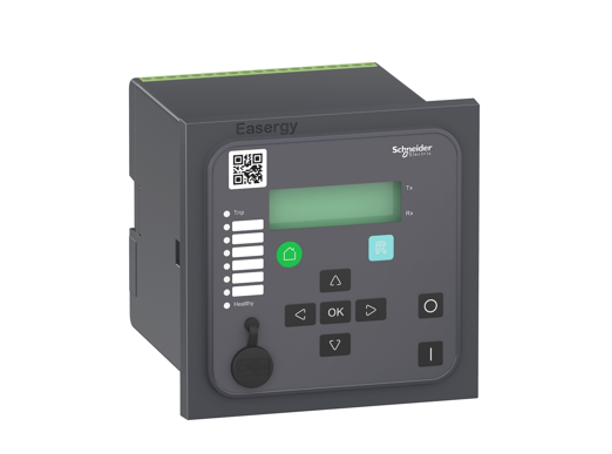

- PowerLogic Easergy P1: Gama Sencilla
Aplicaciones
El Easergy P1 es adecuado para aplicaciones donde se requiere protección básica contra sobrecorrientes, fallos a tierra y problemas de tensión o frecuencia. También se utiliza como protección de respaldo en nuevas instalaciones. Es especialmente útil en instalaciones de baja y media tensión (LV/MV) donde no se requiere una gran cantidad de potencia.
- Clientes Potenciales:
- Edificios comerciales e industriales
- Hoteles
- Bancos
- Universidades
- Pequeñas y medianas industrias
- Centros de transformación.
Virtudes del Easergy P1
- Protección:
- Ofrece una amplia gama de protecciones con 19 funciones ANSI, incluyendo protección direccional de neutro (67N).
- Es versátil, cubriendo la mayoría de las necesidades de protección en instalaciones de LV/MV.
- Comunicaciones:
- Incluye un puerto de comunicación serial RS485 y protocolos Modbus RTU o IEC 60870-5-103 para integración con sistemas SCADA.
- Dispone de un puerto USB frontal para fácil conexión al software de configuración Easergy Pro.
- Seguridad:
- Ciberseguridad básica con tres niveles de contraseñas.
- Facilita operaciones seguras con menos exposición de los operarios en subestaciones gracias a plataformas de control en tiempo real.
- Otras Características:
- Configuración intuitiva con el software eSetup Easergy Pro.
- Parte del programa Green Premium de Schneider Electric, comprometiéndose con la sostenibilidad.
Claves del Easergy P1
- Fácil de Usar: Gracias al software intuitivo y su conexión con HMI.
- Fácil de Montar: Diseño con mecanismo de anclaje que permite una instalación rápida.
- Flexible: Modelos específicos (P1V para tensión y frecuencia, P1F para intensidad) que se adaptan a diversas necesidades.
- Competitivo: Excelente relación calidad/precio con características avanzadas para su gama.

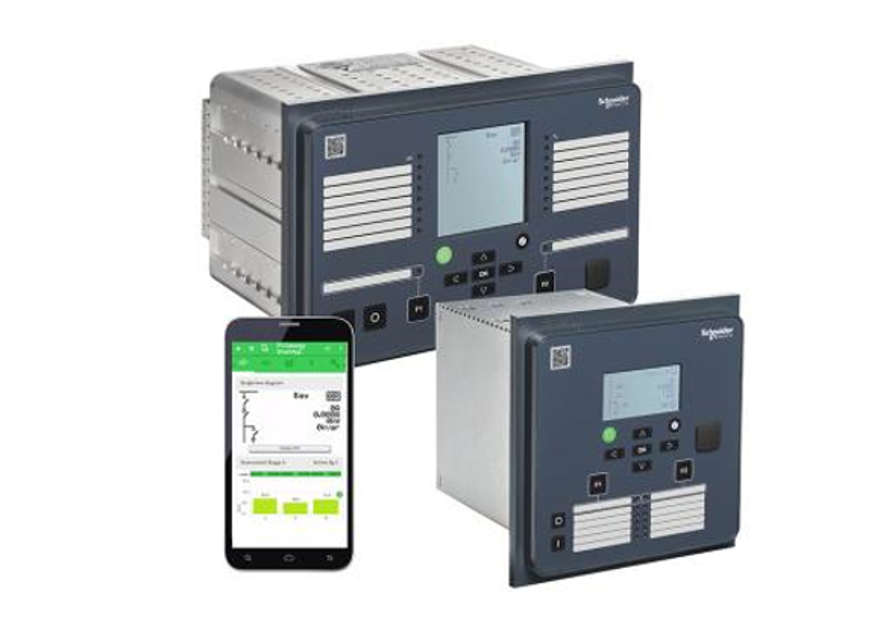

- PowerLogic Easergy P3: Gama Media
Aplicaciones
El Easergy P3 es un relé con un amplio rango de protecciones, disponible en dos versiones: Universal Standard y Advanced. Mientras que el modelo estándar está destinado a protecciones generales, la versión avanzada ofrece protección contra arcos eléctricos, destacándose en aplicaciones más exigentes.
- Clientes Potenciales:
- Edificios comerciales y de alta concurrencia
- Industrias de mayor demanda energética como cementeras, metalúrgicas, plantas solares, parques eólicos, generación hidráulica.
Virtudes del Easergy P3
- Protección:
- Equipado con hasta seis sensores de arco eléctrico que reaccionan en menos de 10 ms.
- Provee una extensa gama de protecciones necesarias para instalaciones de media tensión.
- Comunicaciones:
- Ofrece múltiples opciones de comunicación en serie (Modbus RTU, DNP3.0, Profibus) y Ethernet (Ethernet IP, Modbus TCP, IEC61850).
- Protocolos redundantes RSTP y PRP aseguran una comunicación ininterrumpida.
- Seguridad:
- Ciberseguridad básica que es fundamental en la digitalización de redes.
- Permite control remoto a través de plataformas como SCADA y aplicaciones móviles.
- Otras Características:
- Compatible con sensores de baja potencia, mejorando la seguridad y facilidad de instalación.
- Pruebas de inyección de señales virtuales para verificación sin equipos adicionales.

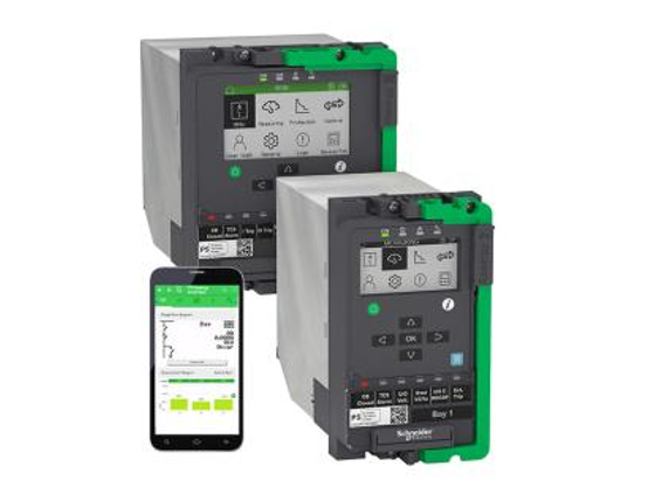

- PowerLogic Easergy P5: Gama Media Premium
Aplicaciones
El Easergy P5 está diseñado para cubrir las demandas más exigentes del mercado que el P3 no logra alcanzar. Mejora en comunicaciones, maniobrabilidad y ciberseguridad, atendiendo a sectores industriales de alta potencia.
- Clientes Potenciales:
- Grandes edificios comerciales e industriales
- Centros de datos
- Metro
- Refinerías
- Aeropuertos
- Distribución Eléctrica
Virtudes del Easergy P5
- Protección:
- Continuidad en la protección contra arcos eléctricos.
- Mejora las capacidades de protección para instalaciones más complejas.
- Comunicaciones:
- Soporta protocolos avanzados y redundantes como HSR, además de las opciones estándar.
- Seguridad:
- Ofrece niveles de ciberseguridad básicos y avanzados con certificación Achilles.
- Otras Características:
- Diseño extraíble que permite recambios rápidos sin pérdida de información.
- Compatible con software de automatización ISaGRAF para operaciones complejas.
- ADIF, AENA ---CIBERSEGURIDAD

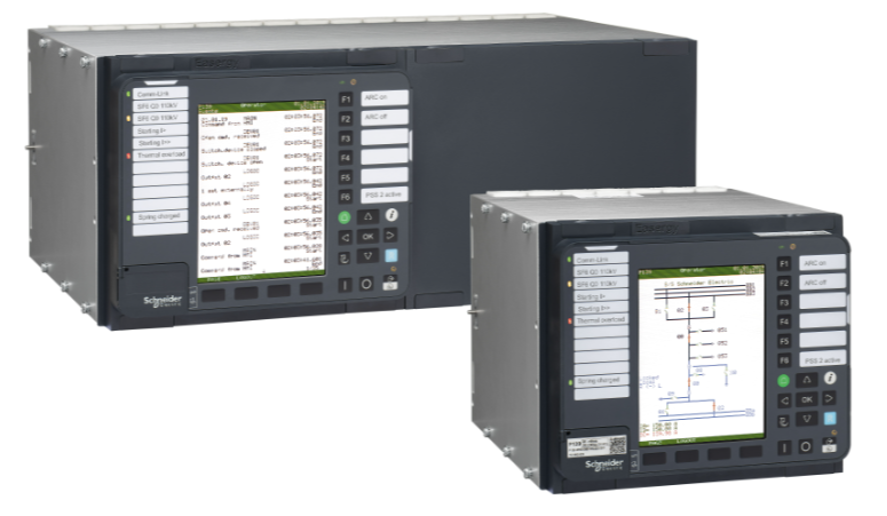

4.Easergy MiCOM P30: Relés de Protección para Aplicaciones Avanzadas
Los relés de protección Easergy MiCOM P30 están diseñados para satisfacer las necesidades de aplicaciones avanzadas en los sistemas eléctricos, ofreciendo un control optimizado y una interfaz de usuario mejorada. Estos dispositivos multifuncionales proporcionan protección y control efectivos, especialmente en aplicaciones de media y alta tensión, así como en sistemas de extra alta tensión como protección de respaldo. En este artículo, exploraremos las características innovadoras de la serie Easergy MiCOM P30 y cómo pueden beneficiar a las operaciones de gestión de energía y protección eléctrica.
Interfaz de Usuario Avanzada con HMI a Color
Una de las características destacadas de la serie Easergy MiCOM P30 es su nueva Interfaz Hombre-Máquina (HMI) a color, que mejora significativamente la interacción del usuario con el dispositivo y la red eléctrica. Esta interfaz proporciona una experiencia intuitiva y visualmente atractiva, facilitando el acceso a la información crucial del sistema y el control de la red eléctrica.
- Visibilidad Clara: La pantalla a color de 5.7 pulgadas ofrece una visibilidad clara y mejorada, permitiendo a los usuarios acceder a la información relevante de su instalación sin la necesidad de consultar la sala de control.
- Navegación Ergonómica: Las teclas de navegación están dispuestas ergonómicamente para facilitar la operación, permitiendo una rápida interacción con el dispositivo.
- Flexibilidad y Personalización: Con las etiquetas de papel removibles para la asignación de LED y teclas de función adicionales, el usuario puede personalizar y adaptar el dispositivo según sus necesidades específicas.
Funciones de Protección Avanzadas
La serie Easergy MiCOM P30 ofrece una variedad de aplicaciones de protección para diferentes componentes del sistema eléctrico(Novedades en productos …):
- Protección de Alimentador: Detecta y responde rápidamente a las sobrecorrientes y otros problemas en los alimentadores eléctricos, asegurando la estabilidad y seguridad de la red.
- Protección Diferencial de Línea: Proporciona protección precisa contra fallas en las líneas eléctricas mediante la comparación de corrientes en diferentes puntos de la línea.
- Protección de Distancia: Utiliza la impedancia de línea para detectar y aislar fallas, especialmente en redes de transmisión de alta tensión.
- Protección de Transformador: Asegura la operación segura de los transformadores al detectar condiciones anormales y aislar el equipo afectado.
- Control y Protección de Bahía y Ferrocarril: Ofrece soluciones de control específicas para tracción en alterna y gestión de bahías en subestaciones, mejorando la eficiencia operativa y la protección del sistema.
Protección y Control de Bahía en un equipo
La serie Easergy MiCOM P30 incorpora IEDs (Dispositivos Electrónicos Inteligentes) multifuncionales con control gráfico de bahía integrado, lo que permite una solución de control de bahía completamente unificada y simplificada:
- Solución de Control Unificada: El control gráfico de bahía en color ofrece una representación clara del estado de la red, permitiendo a los operadores tomar decisiones rápidas y precisas.
- Amplia Gama de Aplicaciones: Desde el control de interruptores de media y alta tensión hasta la protección de respaldo en sistemas de extra alta tensión, los relés Easergy MiCOM P30 cubren un espectro amplio de necesidades operativas.
Seguridad Cibernética Mejorada
En la era de la digitalización, la seguridad cibernética es una preocupación crítica. Los relés Easergy MiCOM P30 están diseñados con capacidades de seguridad cibernética avanzadas para proteger las infraestructuras críticas contra amenazas y ataques, (compatibles con RADIUS y LDAP) :
- Protección Contra Intrusiones: Implementa medidas de seguridad robustas para prevenir accesos no autorizados y proteger la integridad del sistema eléctrico.
- Cumplimiento de Normativas: Asegura el cumplimiento con los estándares de seguridad más estrictos de la industria, proporcionando tranquilidad a los operadores y administradores de redes eléctricas.
Ventajas de la Serie Easergy MiCOM P30
- Interfaz Intuitiva: La nueva HMI a color ofrece una experiencia de usuario mejorada, facilitando el acceso a información crucial sin necesidad de recurrir a sistemas externos.
- Flexibilidad y Adaptabilidad: Los dispositivos IED multifuncionales se adaptan a una variedad de aplicaciones, ofreciendo una solución versátil para el control y protección de sistemas eléctricos.
- Ciberseguridad Avanzada: Protege la infraestructura crítica con medidas de seguridad robustas y cumplimiento normativo.
- Optimización Operativa: La capacidad de control gráfico de bahía y las funciones de protección avanzadas mejoran la eficiencia operativa y la seguridad de la red.
Conclusión
La serie Easergy MiCOM P30 representa una evolución significativa en la tecnología de relés de protección, ofreciendo una combinación de interfaz avanzada, funciones de protección robustas y seguridad cibernética mejorada. Estos dispositivos son ideales para aplicaciones de alta demanda en media y alta tensión, proporcionando a los operadores herramientas poderosas para gestionar y proteger sus sistemas eléctricos de manera eficiente y segura(Novedades en productos …).
Con las características avanzadas de la serie Easergy MiCOM P30, Schneider Electric reafirma su compromiso de proporcionar soluciones innovadoras y confiables para la gestión y protección de la energía en un entorno cada vez más digitalizado y desafiante.
